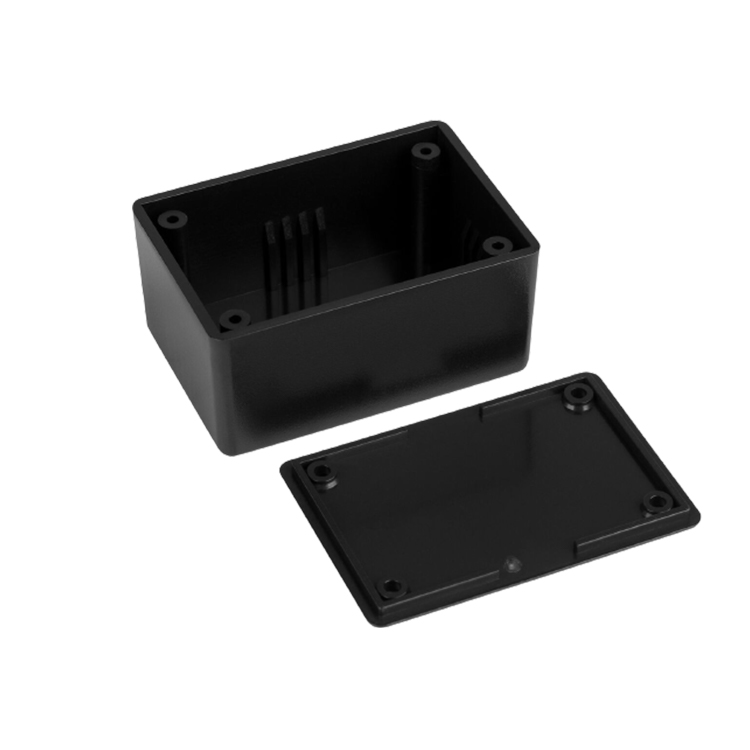

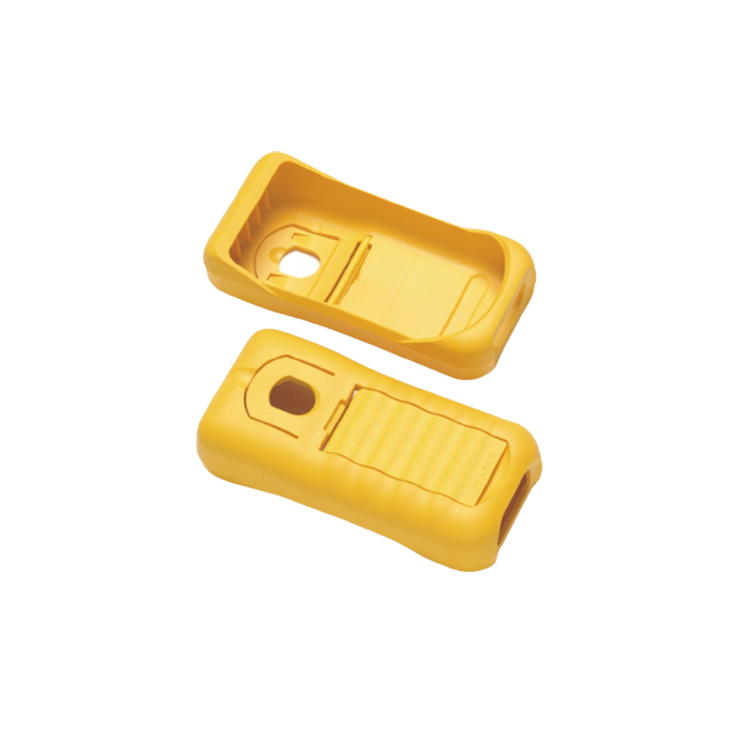

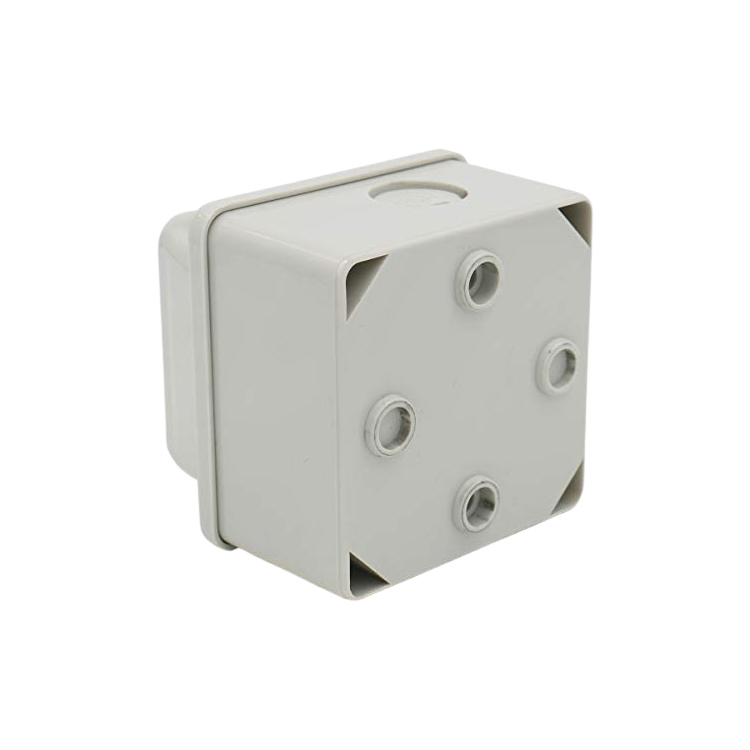

प्लास्टिक हाउसिंग के लिए टूलींग डिजाइन

विशेषज्ञ प्लास्टिक हाउसिंग टूलींग डिजाइनरों के रूप में, हम उद्योगों में जटिल बाड़ों के लिए उच्च प्रदर्शन वाले इंजेक्शन मोल्ड्स को इंजीनियर करते हैं। संरचनात्मक DFM से लेकर द्रव्यमान उत्पादन तक, हम सटीक टूलिंग, ढाला घटक और टर्नकी असेंबली - फ़ंक्शन, लागत और निर्माता के लिए अनुकूलित हैं।

क्यों टूलींग डिजाइन आपके उत्पाद की सफलता को परिभाषित करता है?

"एक प्लास्टिक का आवास केवल इसके सांचे के रूप में अच्छा है।"

90% दोष (सिंक मार्क्स, वॉरपेज, शॉर्ट शॉट्स) की उत्पत्ति टूलींग डिजाइन की खामियों से होती है। हमारा वैज्ञानिक दृष्टिकोण डिजाइन चरण में जोखिमों को समाप्त करता है:

± 0.01 मिमी मोल्ड कोर/गुहा सहिष्णुता

कठोर स्टील्स के साथ 1000+ चक्र जीवनकाल (HRC 48-52)

<24hr DFM अपने CAD मॉडल पर प्रतिक्रिया

कोर अनुकूलन क्षमताएं: संरचना-चालित टूलींग डिजाइन

1। महत्वपूर्ण आवास संरचनाएं और इसी टूलींग समाधान

हाउसिंग फीचर टूलींग डिजाइन रणनीति सामग्री सिफारिशें

पतली-भालक खंड

(0.8-2.0 मिमी) हाई-स्पीड इंजेक्शन चैनल + कंफर्मल कूलिंग पीसी/एबीएस, एलसीपी (कम चिपचिपाहट)

SNAP-FIT हुक Collapsible Cores + EDM बनावट वाली सतह POM, नायलॉन 66 (उच्च फ्लेक्स मॉड)।

ईएमआई परिरक्षण ग्रूव्स सटीक स्लाइड्स + वैक्यूम वेंटिंग कंडक्टिव पीसी/एबीएस, परिरक्षित पीपी

IP68 सीलिंग सरफेस शून्य-ड्राफ्ट कोण + मिरर पॉलिशिंग (आरए <0.05μM) टीपीयू ओवरमॉल्ड, सिलिकॉन-बॉन्ड पीसी

कॉस्मेटिक बनावट लेजर-ईच्ड मोल्ड कैविटीज (वीडीआई 18-40) एबीएस (क्लास ए फिनिश), पीएमएमए/पीसी

2। सामग्री-विशिष्ट टूलिंग इंजीनियरिंग

उच्च-अस्थायी सामग्री (जैसे पीक, पीईआई):

हॉट रनर सिस्टम (500 डिग्री सेल्सियस सक्षम)

टूल स्टील: नाइट्राइड कोटिंग के साथ H13

अपघर्षक भरे हुए पॉलिमर (जैसे 40% GF नायलॉन):

दोहरे कठोर कोर (S7 स्टील)

हवादार बेदखल पिंस

ऑप्टिकल-ग्रेड प्लास्टिक (जैसे सीओपी, पीएमएमए):

डायमंड-पोल्ड कैविटीज + अक्रिय गैस पर्सिंग

कोर अनुकूलन क्षमताएं: संरचना-चालित टूलिंग डिजाइन ：

1। महत्वपूर्ण आवास संरचनाएं और इसी टूलींग समाधान

हाउसिंग फीचर टूलींग डिजाइन रणनीति सामग्री सिफारिशें

पतली-भालक खंड

(0.8-2.0 मिमी) हाई-स्पीड इंजेक्शन चैनल + कंफर्मल कूलिंग पीसी/एबीएस, एलसीपी (कम चिपचिपाहट)

SNAP-FIT हुक Collapsible Cores + EDM बनावट वाली सतह POM, नायलॉन 66 (उच्च फ्लेक्स मॉड)।

ईएमआई परिरक्षण ग्रूव्स सटीक स्लाइड्स + वैक्यूम वेंटिंग कंडक्टिव पीसी/एबीएस, परिरक्षित पीपी

IP68 सीलिंग सरफेस शून्य-ड्राफ्ट कोण + मिरर पॉलिशिंग (आरए <0.05μM)

TPU ओवरमॉल्ड, सिलिकॉन-बॉन्ड पीसी

कॉस्मेटिक बनावट लेजर-ईच्ड मोल्ड कैविटीज (वीडीआई 18-40) एबीएस (क्लास ए फिनिश), पीएमएमए/पीसी

2। सामग्री-विशिष्ट टूलिंग इंजीनियरिंग

उच्च-अस्थायी सामग्री (जैसे पीक, पीईआई):

हॉट रनर सिस्टम (500 डिग्री सेल्सियस सक्षम)

टूल स्टील: नाइट्राइड कोटिंग के साथ H13

अपघर्षक भरे हुए पॉलिमर (जैसे 40% GF नायलॉन):

दोहरे कठोर कोर (S7 स्टील)

हवादार बेदखल पिंस

ऑप्टिकल-ग्रेड प्लास्टिक (जैसे सीओपी, पीएमएमए):

डायमंड-पोल्ड कैविटीज + अक्रिय गैस पर्सिंग

प्रिसिजन इंजेक्शन मोल्डिंग: डिजाइन को वास्तविकता में बदलना

हम उन्नत क्षमताओं के साथ 80-2200T प्रेस (Fanuc, Engel, Haitian) का संचालन करते हैं:

आवास गुणवत्ता के लिए प्रक्रिया नवाचार

हमारे समाधान की गुणवत्ता के परिणाम को चुनौती दें

बड़े पैनलों पर वारपेज Mucell® माइक्रोफोमिंग + 3 डी टेम्प कंट्रोल कंट्रोल फ्लैटनेस टॉलरेंस ± 0.1 मिमी/एम

पसलियों पर सिंक के निशान स्पंदित कूलिंग + अनुक्रमिक वाल्व गेटिंग शून्य कॉस्मेटिक दोष

मल्टी-मटेरियल सीलिंग रोटरी मोल्ड + ओवरमॉल्डिंग बॉन्ड स्ट्रेंथ> 15 एमपीए

माइक्रो-फीचर्स (0.2 मिमी) हाई-स्पीड सर्वो इजेक्शन फीचर रिटेंशन 99.9%

इन-प्रोसेस क्वालिटी कंट्रोल

IoT- सक्षम निगरानी: वास्तविक समय का दबाव/तापमान मानचित्रण

दृष्टि निरीक्षण: गेट वेस्टेज, फ्लैश का स्वचालित पता लगाना

सीएमएम सत्यापन: जीडी एंड टी के खिलाफ दैनिक आयामी जांच

मूल्य वर्धित सेवाएं: ढाला भागों से परे

टूलींग और पोस्ट-प्रोसेसिंग

सतह वृद्धि:

इन-मोल्ड टेक्सचरिंग (चमड़ा, ग्रिट, ग्लॉस)

द्वितीयक: पैड प्रिंटिंग, आईएमडी/आईएमएल, वैक्यूम मेटलाइज़ेशन

जुड़ने और विधानसभा:

हर्मेटिक सील के लिए अल्ट्रासोनिक वेल्डिंग

पारदर्शी आवासों की लेजर वेल्डिंग

स्वचालित पेंच सम्मिलन + चिपकने वाला संबंध

क्रियात्मक परीक्षण

IP68 दबाव क्षय परीक्षण

10,000-चक्र काज थकान परीक्षण

आंतरिक शून्य विश्लेषण के लिए सीटी स्कैनिंग

एंड-टू-एंड वर्कफ़्लो: कॉन्सेप्ट से शिप्ड प्रोडक्ट तक

डिजाइन चरण में:

डीएफएम/विश्लेषण (मोल्डफ्लो® सिमुलेशन)

सामग्री चयन सलाहकार

टूलींग चरण:

3 डी मोल्ड डिजाइन (और एनएक्स / टॉपसोलिड)

CNC/EDM मशीनिंग (Agiecharmilles, Makino)

उत्पादन चरण:

वैज्ञानिक मोल्डिंग प्रक्रिया सत्यापन

इन-हाउस उपकरण रखरखाव

हम प्लास्टिक मोल्ड मेकर हैं और कस्टम मोल्ड सेवा प्रदान कर सकते हैं, हम इंजेक्शन मोल्ड, ब्लो मोल्ड्स, रोटेशनल मोल्ड्स और डाई-कास्टिंग मोल्ड बना सकते हैं।

कस्टम इंजेक्शन मोल्ड्स के लिए, हम पेशेवर कस्टम इंजेक्शन मोल्डिंग सेवाएं प्रदान कर सकते हैं। आमतौर पर प्लास्टिक इंजेक्शन मोल्ड मैन्युफैक्चरिंग मोल्डिंग को इंजेक्शन मोल्डिंग तकनीक का उपयोग करके निर्मित किया जाता है। इंजेक्शन मोल्ड्स के लिए मोल्ड सामग्री को P20, 718, S136, H13 और इतने पर चुना जा सकता है। मोल्ड सामग्री मोल्ड जीवन और उत्पाद सामग्री की आवश्यकताओं को दर्शाती है।

उन भागों के लिए जिन्हें ब्लो मोल्डिंग उत्पादन की आवश्यकता होती है, हम पेशेवर कस्टम ब्लो मोल्डिंग सेवाएं भी प्रदान कर सकते हैं।

प्लास्टिक इंजेक्शन मोल्ड विनिर्माण इंजेक्शन मोल्ड बनाना

1. हम नमूनों/चित्र और अपनी आवश्यकताओं के अनुसार उत्पाद डिजाइन का संचार करते हैं।

2. उत्पाद डिजाइन की पुष्टि होने के बाद, हम मोल्ड डिज़ाइन को अंजाम देते हैं, हम सभी प्रकार के इंजेक्शन मोल्ड्स, ब्लो मोल्ड्स, सिलिकॉन मोल्ड्स, डाई-कास्टिंग मोल्ड्स सेवाएं प्रदान करते हैं।

3. सामग्री की खरीद, स्टील कटिंग और मोल्ड बेसिक टूल्स।

4.Mold विधानसभा

5. मोल्ड निरीक्षण, ट्रैकिंग और मोल्ड प्रसंस्करण को नियंत्रित करना।

6। हम आपको मोल्ड ट्रायल की तारीख की सूचना देंगे और आपको नमूना निरीक्षण रिपोर्ट और इंजेक्शन मापदंडों को नमूना के साथ भेजेंगे।

7. आपके निर्देश और शिपमेंट की पुष्टि।

8. पैकिंग से पहले मोल्ड को पूरा करें

प्लास्टिक इंजेक्शन मोल्ड निर्माण मोल्डिंग विनिर्देशन

1। पेशेवर निर्माता, डिजाइन, उत्पादन इंजेक्शन मोल्ड और स्टैम्पिंग मोल्ड गुणवत्ता नियंत्रण

2। समृद्ध निर्यात अनुभव प्लास्टिक इंजेक्शन मोल्ड और स्टैम्पिंग मोल्ड

3। डिजाइन मोल्ड की उचित कीमत

4। गुहा: एकल या आपकी आवश्यकताओं के अनुसार गुहा

5। उपचार: S45C प्रीट्रीट> 25HRC, और नाइट्राइडिंग

6। मोल्ड स्टील: गुहा, कोर और स्लाइड: P20, 2738,2136 उपलब्ध मोल्डबेस: LKM उपलब्ध

7। मानक: डेम, हस्की, उपलब्ध

8। हॉट रनर: आपकी मांग के अनुसार

9। जीवन का समय:> 300 हजार बार

10। पैकेज: प्लाईवुड केस, एंटी-रस्ट पेंट

मोल्ड डिजाइन ：

जानकारी आपको हमें प्रदान करने की आवश्यकता है

1। यदि आपके पास चित्र, 2 डी चित्र, 3 डी चित्र (अधिमानतः चरण प्रारूप में) हैं।

2। यदि कोई चित्र नहीं हैं, तो आपको विशिष्ट लंबाई, चौड़ाई, ऊंचाई और वजन की जानकारी प्रदान करने की आवश्यकता है। (हमें नमूने भेजना सबसे अच्छा है)

3। क्या मोल्ड को आपके देश में भेजा जाना चाहिए, या हमारे कारखाने में मोल्ड को छोड़ देना चाहिए और हम आपको उत्पाद का उत्पादन करने में मदद करेंगे।

4। मोल्ड सामग्री आवश्यकताएं, गुहा संख्या आवश्यकताएं (आप हमें अपने इंजेक्शन मोल्डिंग मशीन के आकार के बारे में बता सकते हैं)

5। उत्पाद सामग्री की आवश्यकताएं और उत्पाद मात्रा। (आप हमें उत्पाद के उपयोग के बारे में बता सकते हैं और हम आपको सुझाव दे सकते हैं)

लेनदेन प्रक्रिया:

मोल्ड परीक्षण ：

एक बार मोल्ड पूरा हो जाने के बाद, मैं एक मोल्ड टेस्ट करता हूं। इसे पूरा होने में आमतौर पर लगभग 3-5 दिन लगते हैं। हमें मोल्ड को इकट्ठा करने, मशीन के दबाव डेटा को समायोजित करने और उत्पादन की कोशिश करने की आवश्यकता है। हमें यह जांचने की आवश्यकता है कि क्या मोल्ड के सामान्य उत्पादन के दौरान समस्याएं हैं और संशोधन करते हैं।

उत्पाद पैकेजिंग

अपनी आवश्यकताओं के अनुसार पैकेजिंग

1.by हवा, डिलीवरी के लिए 3-7 दिन लगते हैं। सामान को डीएचएल, फेडेक्स, यूपीएस द्वारा भेजा जा सकता है।

2.by Sea, डिलीवरी का समय आपके बंदरगाह पर आधारित है।

दक्षिण पूर्व एशियाई देशों में लगभग 5-12 दिन लगते हैं

मध्य पूर्व के देशों में लगभग 18-25 दिन लगते हैं

यूरोपीय देशों में लगभग 20-28 दिन लगते हैं

अमेरिकी देशों में लगभग 28-35 दिन लगते हैं

ऑस्ट्रेलिया में लगभग 10-15 दिन लगते हैं

अफ्रीकी देशों में लगभग 30-35 दिन लगते हैं।

कारखाना

वीडियो -1: (फैक्टरी वीडियो)

वीडियो -2: (इंजेक्शन मोल्डिंग)

वीडियो -3: (ब्लो मोल्डिंग)

वीडियो -4: (ब्लो मोल्डिंग)

वीडियो -5: (रोल मोल्डिंग)

ग्राहक संतुष्टि हमारा सबसे महत्वपूर्ण लक्ष्य है। हम अपने ग्राहकों के साथ संचार और सहयोग पर ध्यान केंद्रित करते हैं, हमेशा उनकी आवश्यकताओं पर ध्यान देते हैं और त्वरित प्रतिक्रिया और गुणवत्ता ग्राहक सेवा प्रदान करते हैं। हमारा इंजेक्शन उत्पादन मोल्ड फैक्ट्री दीर्घकालिक संबंधों को स्थापित करने और यह सुनिश्चित करने के लिए प्रतिबद्ध है कि हमारे ग्राहक हमारे उत्पादों की खरीद और उपयोग के दौरान सबसे अच्छी बिक्री सेवा प्राप्त करते हैं, और हम निश्चित रूप से अपने ग्राहकों के लिए किसी भी समस्या को हल करने के लिए अपनी पूरी कोशिश करेंगे।

उपवास

1। हम कौन हैं?

हम झेजियांग, चीन में स्थित हैं, 2014 से शुरू होते हैं, उत्तरी अमेरिका (30.00%), दक्षिणी यूरोप (10.00%), उत्तरी से बेचते हैं।

यूरोप (10.00%), मध्य अमेरिका (10.00%), पश्चिमी यूरोप (10.00%), मध्य पूर्व (10.00%), पूर्वी यूरोप (10.00%), दक्षिण अमेरिका (10.00%)। हमारे कार्यालय में कुल 51-100 लोग हैं।

2। हम गुणवत्ता की गारंटी कैसे दे सकते हैं?

हमेशा बड़े पैमाने पर उत्पादन से पहले एक पूर्व-उत्पादन नमूना;

शिपमेंट से पहले हमेशा अंतिम निरीक्षण।

3। आप हमसे क्या खरीद सकते हैं?

मोल्ड, प्लास्टिक उत्पाद, धातु उत्पाद, दंत उत्पाद, सीएनसी मशीनिंग।

4। आपको हमसे अन्य आपूर्तिकर्ताओं से क्यों नहीं खरीदना चाहिए?

Ningbo P & M प्लास्टिक मेटल प्रोडक्ट कंपनी, लिमिटेड हम मुख्य 3 डी डिज़ाइन, 3 डी प्रिंटिंग और प्लास्टिक मेटल मोल्ड्स टूलींग और उत्पादों के सभी प्रकार करते हैं। हमारे पास अपना इंजीनियर और कारखाना है। वन -स्टॉप सप्लाई: 3 डी डिज़ाइन - 3 डी प्रिंटिंग - मोल्ड मेकिंग - प्लास्टिक इंजेक्शन।

5। हम कौन सी सेवाएं प्रदान कर सकते हैं?

स्वीकृत वितरण शर्तें: FOB, CFR, CIF, EXW, FCA, DDP, DDU;

स्वीकृत भुगतान मुद्रा: USD, EUR;

स्वीकृत भुगतान प्रकार: टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन, एस्क्रो;

भाषा बोली: अंग्रेजी, चीनी, स्पेनिश, फ्रेंच, रूसी।

6। आपकी सेवा की विशेषताएं क्या हैं?

1। हमारे उत्पादों या कीमतों से संबंधित आपकी जांच 24 घंटे के भीतर जवाब दी जाएगी।

2। धाराप्रवाह अंग्रेजी में आपकी सभी पूछताछ का जवाब देने के लिए अच्छी तरह से और अनुभवी कर्मचारी।

3। आवेदन या बिक्री की अवधि में समस्या को हल करने के लिए समर्थन की पेशकश करना।

4। समान गुणवत्ता के आधार पर प्रतिस्पर्धी कीमतें।

5। नमूनों की गुणवत्ता की गारंटी बड़े पैमाने पर उत्पादन की गुणवत्ता के समान है।
