3डी प्रिंटिंग से लेकर प्रोडक्शन मोल्ड्स तक: आपका प्रोटोटाइप डिज़ाइन बाज़ार तक कैसे पहुंचता है

एक उत्कृष्ट रूप से डिजाइन किया गया प्लास्टिक प्रोटोटाइप एक डिजाइनर के कार्यक्षेत्र पर चुपचाप रखा हुआ है। इसके और स्टोर अलमारियों को भरने वाले हजारों उत्पादों के बीच एक खाई है जिसे "मोल्ड" के रूप में जाना जाता है। यह अंतर अनगिनत रचनात्मक विचारों का कब्रिस्तान रहा है।

शंघाई स्टार्टअप के स्टूडियो में, औद्योगिक डिजाइनर ली वेई अपने हाथ में एक 3डी-मुद्रित प्रोटोटाइप - एक एर्गोनोमिक पालतू फीडर - की सावधानीपूर्वक जांच कर रही है।

नमूने को धीरे से घुमाते हुए वह कहती हैं, "हमने इस प्रोटोटाइप को 17 संस्करणों में दोहराया है।" "लेकिन इसे ऑनलाइन प्लेटफ़ॉर्म पर बेचने के लिए, हमें कम से कम 5,000 यूनिट का उत्पादन करना होगा।"

एकल टुकड़े से लेकर बैच उत्पादन तक, डिज़ाइन से लेकर कमोडिटी तक, इस पथ पर सबसे महत्वपूर्ण कदम 3डी प्रिंटिंग से लेकर इंजेक्शन मोल्डिंग के बड़े पैमाने पर उत्पादन तक विनिर्माण अंतर को पाटना है।

01 प्रोटोटाइप का मूल्य और सीमाएँ

3डी प्रिंटिंग ने प्रोटोटाइपिंग में क्रांति ला दी है। डिजाइनर अब पारंपरिक लागत के एक अंश पर, विचारों को कुछ दिनों या घंटों के भीतर भौतिक संस्थाओं में बदल सकते हैं।

यह तकनीक तेजी से पुनरावृत्ति की अनुमति देती है। ली वेई की टीम ने दो महीनों में पालतू फीडर के लिए विभिन्न कोणों, क्षमताओं और सामग्री प्रभावों का परीक्षण किया। कार्यक्षेत्र पर रंगीन प्रोटोटाइप की ओर इशारा करते हुए वह कहती हैं, "हमने आंतरिक संरचना का निरीक्षण करने के लिए एक पारदर्शी संस्करण भी मुद्रित किया।"

हालाँकि, 3डी प्रिंटिंग की अनेक सीमाएँ हैं। प्रति प्रोटोटाइप सामग्री की लागत इंजेक्शन-मोल्ड उत्पाद की तुलना में दर्जनों गुना अधिक हो सकती है, और उत्पादन की गति पूरी तरह से अलग पैमाने पर होती है - एक फीडर को 3डी प्रिंट करने में 6 घंटे लगते हैं, जबकि एक इंजेक्शन मोल्डिंग मशीन हर 30 सेकंड में 8 घंटे का उत्पादन कर सकती है।

अनुभवी विनिर्माण इंजीनियर चेन जियांगुओ बताते हैं, "अधिक महत्वपूर्ण मुद्दा प्रदर्शन में अंतर है।" "3डी प्रिंटिंग की परत-दर-परत संरचना के परिणामस्वरूप अनिसोट्रॉपी होती है, जबकि इंजेक्शन-मोल्ड उत्पादों में बेहतर अखंडता और उच्च शक्ति होती है।"

02 अंतर पाटने में महत्वपूर्ण निर्णय

प्रोटोटाइप से बड़े पैमाने पर उत्पादन की ओर बढ़ते समय, डिजाइनरों का पहला महत्वपूर्ण निर्णय यह होता है: मोल्ड कब बनाएं?

एक सांचे का निर्माण दसियों से सैकड़ों हजारों आरएमबी तक के अग्रिम निवेश का प्रतीक है, जो स्टार्टअप टीमों के लिए एक महत्वपूर्ण जोखिम पैदा करता है। चेन कहते हैं, "हमने बहुत से डिज़ाइनों को विफल होते देखा है क्योंकि सांचा बहुत जल्दी या बहुत देर से बनाया गया था।"

इस निर्णय के मानदंडों में डिज़ाइन परिपक्वता, बाज़ार मांग सत्यापन और उत्पादन पैमाने का पूर्वानुमान शामिल हैं। ली वेई की टीम ने अपने उत्पाद के लिए 3,000 से अधिक प्री-ऑर्डर हासिल करने के बाद ही मोल्ड में निवेश करने का फैसला किया।

मोल्ड निर्माण से पहले डिज़ाइन अनुकूलन भी उतना ही महत्वपूर्ण है। डिजाइनरों को इंजेक्शन मोल्डिंग प्रक्रिया की आवश्यकताओं पर विचार करना चाहिए: समान दीवार की मोटाई, उपयुक्त ड्राफ्ट कोण और समझदार बिदाई लाइन स्थान।

चेन बताते हैं, "अगर सीधे मोल्ड निर्माण के लिए उपयोग किया जाता है तो कई खूबसूरत 3डी-मुद्रित प्रोटोटाइप विफल हो जाएंगे।" "उदाहरण के लिए, इस फीडर के प्रारंभिक डिज़ाइन में बहुत अधिक समकोण और मोटाई भिन्नताएं थीं। हमने इंजेक्शन मोल्डिंग उत्पादन के लिए इसे अनुकूलित करने के लिए 23 संशोधनों का सुझाव दिया।"

03 द मोल्ड: बड़े पैमाने पर उत्पादन का मार्ग प्रशस्त करना

मोल्ड इंजेक्शन मोल्डिंग के बड़े पैमाने पर उत्पादन और सबसे बड़े अग्रिम निवेश के लिए मुख्य उपकरण है। एक साधारण सिंगल-कैविटी मोल्ड की कीमत 30,000 से 80,000 आरएमबी हो सकती है, जबकि एक जटिल मल्टी-कैविटी मोल्ड की कीमत सैकड़ों हजारों में हो सकती है।

मोल्ड निर्माण स्वयं एक सटीक इंजीनियरिंग प्रक्रिया है। आधुनिक मोल्ड फ़ैक्टरियाँ सीएनसी मशीन टूल्स, इलेक्ट्रिकल डिस्चार्ज मशीनिंग (ईडीएम), और डीप-होल ड्रिलिंग उपकरण का उपयोग करके विशेष स्टील के ब्लॉकों को 0.005 मिलीमीटर यानी मानव बाल के व्यास का दसवां हिस्सा तक पहुंचने वाली सटीकता के साथ मोल्ड में संसाधित करती हैं।

मोल्ड डिजाइनर झाओ फेंग कहते हैं, "साँचा सिर्फ प्रोटोटाइप की नकल करने के लिए नहीं है; यह उत्पादन प्रक्रिया को अनुकूलित करने के लिए है।" "हमें यह सुनिश्चित करने के लिए गेट स्थान, कूलिंग सिस्टम और इजेक्शन तंत्र पर विचार करने की आवश्यकता है कि हर चक्र कुशलतापूर्वक योग्य उत्पादों का उत्पादन करता है।"

मोल्ड का जीवनकाल सीधे प्रति-यूनिट उत्पाद लागत को प्रभावित करता है। एक उच्च-गुणवत्ता वाला साँचा लाखों उत्पादों का उत्पादन कर सकता है, जिससे साँचे की लागत संभवतः प्रति आइटम केवल कुछ सेंट तक बढ़ जाती है।

04 परीक्षण साँचे और समायोजन

एक बार जब पहला साँचा पूरा हो जाता है, तो असली परीक्षा शुरू होती है। ट्रायल मोल्डिंग, मोल्ड डिज़ाइन को सत्यापित करने और इंजेक्शन मोल्डिंग मापदंडों को समायोजित करने के लिए एक महत्वपूर्ण चरण है, जिसमें आमतौर पर 3 से 5 पुनरावृत्तियों की आवश्यकता होती है।

चेन ली वेई की टीम के अनुभव को याद करते हुए कहते हैं, "पहला ट्रायल रन अक्सर विभिन्न समस्याओं का खुलासा करता है।" "उनके फीडर में शुरू में सिकुड़न और ध्यान देने योग्य वेल्ड लाइनों की समस्या थी।"

इंजेक्शन मापदंडों - तापमान, दबाव, गति और समय को समायोजित करके - इंजीनियर धीरे-धीरे उत्पादन प्रक्रिया को अनुकूलित करते हैं। इसके साथ ही, मोल्ड को खुद ही फाइन-ट्यूनिंग की आवश्यकता हो सकती है, जैसे फिनिश को बेहतर बनाने के लिए सतहों को पॉलिश करना या बेहतर दक्षता के लिए कूलिंग चैनलों को संशोधित करना।

ली वेई ने संपूर्ण परीक्षण मोल्डिंग प्रक्रिया देखी। वह कहती हैं, "पहले इंजेक्शन-मोल्डेड फीडर को मोल्ड से बाहर निकलते हुए देखना 3डी प्रिंटिंग से बिल्कुल अलग था - यह अधिक मजबूत था, इसकी बनावट अधिक समान थी और यह एक 'वास्तविक' उत्पाद की तरह महसूस हुआ।"

05 सामग्री चयन का अर्थशास्त्र

3डी प्रिंटिंग से इंजेक्शन मोल्डिंग की ओर बदलाव भी सामग्री चयन में एक बुनियादी बदलाव लाता है। 3डी प्रिंटिंग आमतौर पर पीएलए या एबीएस जैसे समर्पित फिलामेंट्स का उपयोग करती है, जबकि इंजेक्शन मोल्डिंग विभिन्न लागत संरचनाओं के साथ इंजीनियरिंग प्लास्टिक की एक विस्तृत श्रृंखला प्रदान करती है।

"हमने अंततः खाद्य-ग्रेड पीपी (पॉलीप्रोपाइलीन) सामग्री को चुना," ली वेई बताते हैं। "यह न केवल सुरक्षित है बल्कि 3डी प्रिंटिंग सामग्री की तुलना में इसकी लागत भी बहुत कम है और इसमें बेहतर मोल्डिंग गुण हैं।"

सामग्री लागत इंजेक्शन मोल्डिंग उत्पादन का एक महत्वपूर्ण हिस्सा है। सामग्री के उपयोग को कम करने के लिए डिज़ाइन का अनुकूलन और लागत प्रभावी सामग्री आपूर्तिकर्ताओं का चयन सीधे उत्पाद की बाजार प्रतिस्पर्धात्मकता को प्रभावित कर सकता है।

बड़े पैमाने पर उत्पादन सामग्री के पुनर्चक्रण को भी संभव बनाता है। इंजेक्शन मोल्डिंग के दौरान उत्पन्न स्प्रू रनर और दोषपूर्ण हिस्सों को कुचल दिया जा सकता है और एक निश्चित अनुपात में उत्पादन में पुन: पेश किया जा सकता है, जिससे लागत कम हो जाती है।

06 उत्पादन लय और गुणवत्ता नियंत्रण

बड़े पैमाने पर उत्पादन में प्रवेश करने पर, उत्पादन लय और गुणवत्ता नियंत्रण महत्वपूर्ण हो जाते हैं। एक मध्यम आकार की इंजेक्शन मोल्डिंग मशीन प्रतिदिन हजारों फीडर का उत्पादन कर सकती है। प्रत्येक उत्पाद का मानकों पर खरा उतरना कैसे सुनिश्चित किया जाता है?

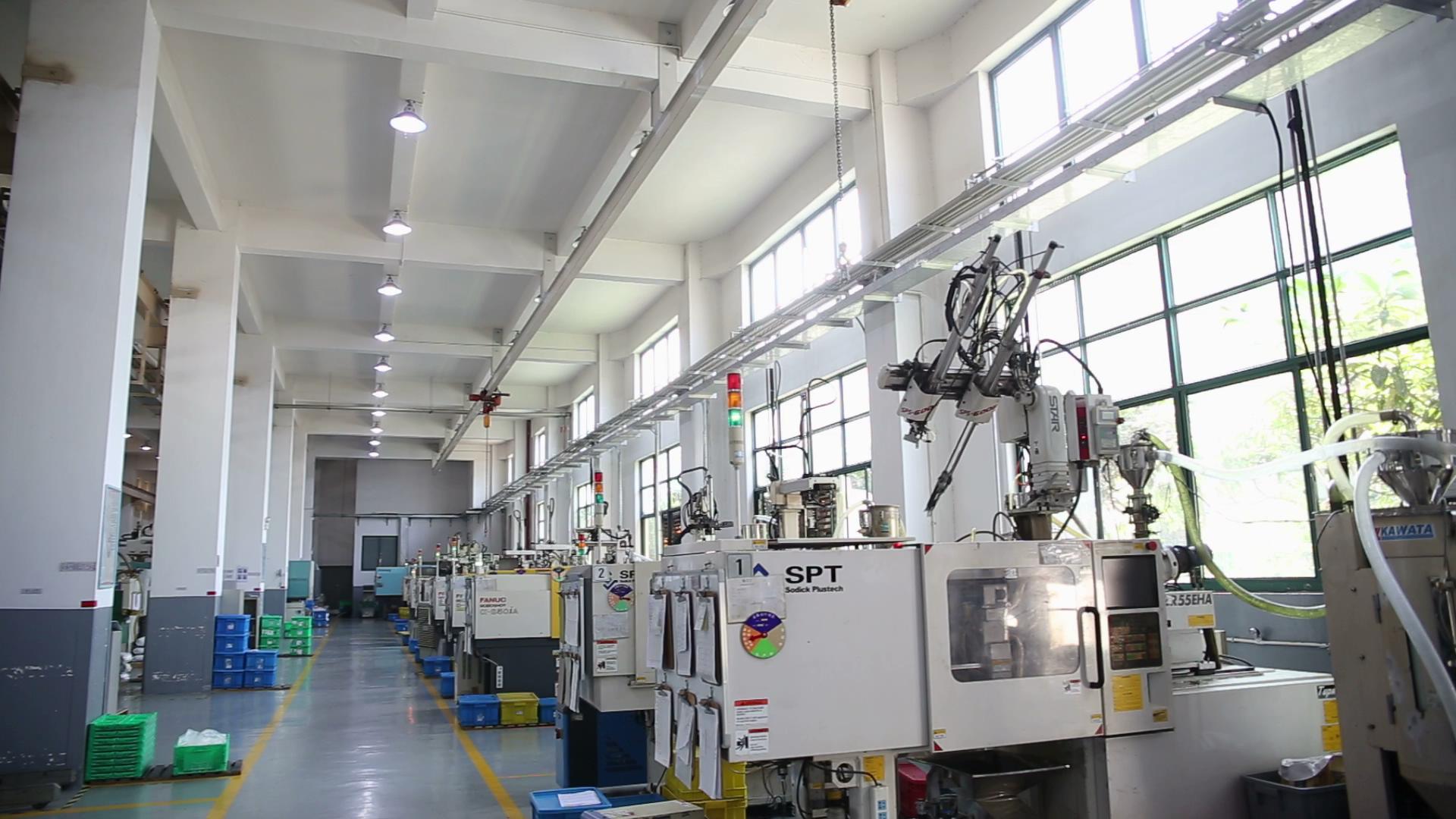

आधुनिक इंजेक्शन मोल्डिंग कार्यशालाएँ विभिन्न निगरानी विधियों से सुसज्जित हैं: सेंसर वास्तविक समय में इंजेक्शन दबाव और तापमान की निगरानी करते हैं; विज़न प्रणालियाँ सतह दोषों के लिए प्रत्येक उत्पाद का निरीक्षण करती हैं; और आयामी माप और कार्यात्मक परीक्षण के लिए नियमित नमूनाकरण आयोजित किया जाता है।

चेन कहते हैं, "हमने उत्पादन लाइन पर तीन निरीक्षण बिंदु स्थापित किए हैं।" "केवल सभी निरीक्षणों में उत्तीर्ण होने वाले उत्पादों को ही पैक और संग्रहीत किया जाता है।"

गुणवत्ता नियंत्रण न केवल उत्पाद की स्थिरता के बारे में है बल्कि ब्रांड प्रतिष्ठा को भी प्रभावित करता है। अच्छी तरह से नियंत्रित दोष दर वाली एक उत्पादन लाइन किसी ब्रांड की बिक्री के बाद की महत्वपूर्ण लागत बचा सकती है।

07 बाज़ार का रास्ता

जब इंजेक्शन-मोल्डेड पालतू फीडरों का पहला बैच उत्पादन लाइन से बाहर आता है, तो बाजार में उनकी यात्रा अभी शुरू हो रही है।

पैकेजिंग डिज़ाइन को परिवहन के दौरान सुरक्षा और खुदरा वातावरण में अपील पर विचार करना चाहिए। ली वेई की टीम ने फीडर की विशेषताओं को प्रदर्शित करने के लिए विशेष रूप से एक खिड़की के साथ पैकेजिंग डिजाइन की। वह कहती हैं, ''उपभोक्ता सहज रूप से फीडर के कोण और बनावट को देख सकते हैं।''

बड़े पैमाने पर उत्पादन के बाद लॉजिस्टिक्स और इन्वेंट्री प्रबंधन नई चुनौतियाँ पेश करता है। ली वेई कहते हैं, "हमें उत्पादन की गति, इन्वेंट्री लागत और बाजार की मांग को संतुलित करने की जरूरत है।" "यह प्रोटोटाइप से बिल्कुल अलग विचार है।"

3डी-मुद्रित प्रोटोटाइप से इंजेक्शन-मोल्डेड मास उत्पाद में परिवर्तन केवल विनिर्माण विधियों में बदलाव नहीं है बल्कि मानसिकता में बदलाव है। डिजाइनरों को एकल, उत्कृष्ट वस्तुएं बनाने से हटकर कुशलतापूर्वक उत्पादन योग्य, बाजार-प्रतिस्पर्धी सामान डिजाइन करने की जरूरत है।

ली वेई के स्टूडियो में गुनगुनाते 3डी प्रिंटर से लेकर कारखाने में लयबद्ध रूप से संचालित होने वाली इंजेक्शन मोल्डिंग मशीनों तक; कार्यक्षेत्र पर अद्वितीय प्रोटोटाइप से लेकर गोदाम में करीने से रखे गए हजारों उत्पादों तक - इस पथ पर प्रत्येक चरण के लिए अलग-अलग विशेषज्ञता और निर्णय की आवश्यकता होती है।

मोल्ड रचनात्मकता, डिजाइन और बाजार, प्रोटोटाइप और उत्पाद को जोड़ने वाला एक पुल है। इसके लिए पर्याप्त निवेश की आवश्यकता होती है लेकिन एक अच्छे विचार को व्यवहार्य व्यवसाय में बदलने के लिए यह एक आवश्यक मार्ग है।

पालतू फीडर लॉन्च होने के बाद पहले सप्ताह में, ली वेई की टीम को अपनी पहली उपयोगकर्ता प्रतिक्रिया प्राप्त हुई। ली वेई मुस्कुराते हुए कहती हैं, "एक ग्राहक ने कहा कि यह फीडर उसके द्वारा पहले इस्तेमाल किए गए फीडर की तुलना में बहुत बेहतर काम करता है, और उसकी बिल्ली ने आखिरकार हर जगह खाना बिखेरना बंद कर दिया।"

इस समय, 3डी प्रिंटर के साथ शुरू हुई यात्रा आखिरकार अपने सही गंतव्य तक पहुंच जाती है - वास्तविक दुनिया में वास्तविक जरूरतों को पूरा करना।
