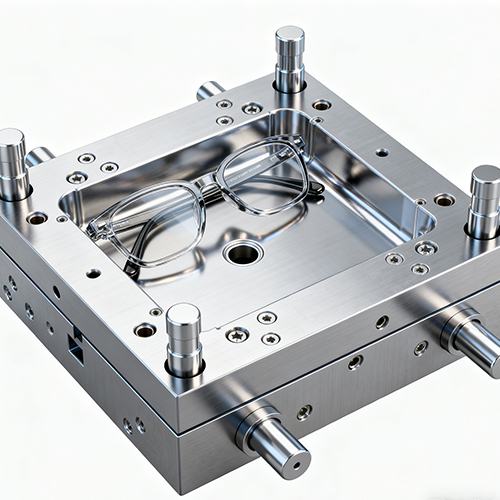

चश्मे के फ्रेम के लिए इंजेक्शन मोल्ड

आईवियर फ्रेम्स के लिए इंजेक्शन मोल्ड एक अनुकूलित मोल्ड को संदर्भित करता है जो विशेष रूप से इंजेक्शन मोल्डिंग प्रक्रिया के माध्यम से प्लास्टिक आईवियर फ्रेम (लेंस रिम, मंदिर और नाक पैड ब्रैकेट जैसे घटक) के उत्पादन के लिए डिज़ाइन किया गया है। इसका मुख्य कार्य पिघले हुए आईवियर फ्रेम-विशिष्ट प्लास्टिक जैसे टीआर90, पीसी और एबीएस को सटीक गुहाओं और गेटिंग सिस्टम के माध्यम से मोल्ड में इंजेक्ट करना है, जिससे आईवियर फ्रेम घटक बनते हैं जो एर्गोनॉमिक्स और उच्च आयामी सटीकता (सहिष्णुता ±0.02 मिमी) को पूरा करते हैं। पारंपरिक धातु आईवियर फ्रेम मोल्ड (जटिल प्रसंस्करण और उच्च लागत) की तुलना में, आईवियर फ्रेम के लिए इंजेक्शन मोल्ड उच्च उत्पादन दक्षता (मल्टी-कैविटी डिजाइन, सिंगल-मोल्ड उत्पादन चक्र 15-25 सेकंड) के साथ जटिल घुमावदार सतहों (जैसे लेंस रिम वक्रता और मंदिर झुकने वक्र) और कार्यात्मक संरचनाओं (जैसे हिंग माउंटिंग छेद और नाक पैड कार्ड स्लॉट) के एकीकृत मोल्डिंग का एहसास कर सकते हैं। इसका व्यापक रूप से मायोपिया चश्मा, धूप का चश्मा और खेल चश्मे जैसे प्लास्टिक आईवियर फ्रेम के बड़े पैमाने पर उत्पादन में उपयोग किया जाता है।

आईवियर फ़्रेम परिचय के लिए पी एंड एम इंजेक्शन मोल्ड

आईवियर फ़्रेम के लिए इंजेक्शन मोल्ड की 1 मुख्य विशेषताएं

1. आयामी सटीकता नियंत्रण: लेंस रिम का आंतरिक व्यास सहिष्णुता ±0.02 मिमी है (लेंस आकार के अनुकूलन सुनिश्चित करने के लिए), मंदिर की लंबाई विचलन ≤0.1 मिमी है (विभिन्न सिर परिधि वाले लोगों के लिए अनुकूल करने के लिए), और नाक पैड ब्रैकेट रिक्ति त्रुटि ≤0.05 मिमी है (पहनते समय नाक के पुल पर दबाव से बचने के लिए);  गुहा सतह खुरदरापन Ra≤0.012μm, यह सुनिश्चित करता है कि ढाले हुए आईवियर फ्रेम की सतह अतिरिक्त पॉलिशिंग के बिना चिकनी और खरोंच-मुक्त है;

घुमावदार सतह फिटिंग डिजाइन: लेंस रिम नेत्रगोलक के समोच्च को फिट करने के लिए एक गोलाकार गुहा डिजाइन (वक्रता त्रुटि ≤0.5 °) को अपनाता है;  मंदिर के झुकने वाले भाग की गुहा को सिर के पार्श्व वक्र (वक्रता त्रिज्या विचलन ≤0.1 मिमी) के अनुसार डिज़ाइन किया गया है, जो पहनने पर कान के पीछे समोच्च को फिट करता है, समान दबाव वितरण (प्रति इकाई क्षेत्र दबाव ≤0.3kPa) के साथ;

समरूपता आवश्यकताएँ: बाएँ और दाएँ लेंस रिम और मंदिर गुहाओं की समरूपता त्रुटि ≤0.03 मिमी है, जिससे यह सुनिश्चित होता है कि ढले हुए आईवियर फ्रेम के बाएँ-दाएँ वजन का विचलन ≤0.5 ग्राम है ताकि पहनने पर झुकाव से बचा जा सके।

2. एकाधिक घटकों की एकीकृत मोल्डिंग, असेंबली को सरल बनाना

चश्मे का फ्रेम कई घटकों से बना है, और इंजेक्शन मोल्ड कुछ घटकों के एकीकृत मोल्डिंग को प्राप्त कर सकते हैं, जिससे बाद की असेंबली प्रक्रियाओं को कम किया जा सकता है:

मिरर रिंग और नोज़ सपोर्ट ब्रैकेट का एकीकरण: मोल्ड कैविटी मिरर रिंग और नोज़ सपोर्ट ब्रैकेट को पूरी संरचना के रूप में डिज़ाइन करती है, पारंपरिक स्प्लिट असेंबली में गोंद अलग होने के जोखिम से बचती है और कनेक्शन की ताकत 50% तक बढ़ाती है।

छिपा हुआ स्प्रू डिज़ाइन: स्प्रू को गैर-दृश्यमान क्षेत्रों जैसे कि दर्पण पैर के अंत या नाक समर्थन ब्रैकेट के नीचे सेट किया गया है, और उपस्थिति को प्रभावित करने से बचने के लिए ट्रिमिंग के बिना इसे इकट्ठा किया जा सकता है।

3. विविध भौतिक गुणों को अपनाना, प्रदर्शन और सौंदर्यशास्त्र को संतुलित करना

विभिन्न चश्मा फ़्रेम सामग्री (TR90, PC, ABS) का प्रदर्शन बहुत भिन्न होता है, और मोल्ड को तदनुसार अनुकूलित करने की आवश्यकता होती है

4. कुशल उत्पादन डिजाइन, लागत कम करना

चश्मे के फ्रेम के बड़े पैमाने पर उत्पादन की मांग के जवाब में, मोल्ड डिजाइन उच्च दक्षता पर प्रकाश डालता है:

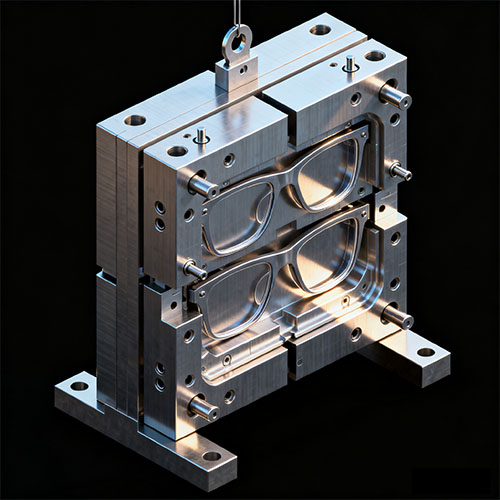

मल्टी कैविटी लेआउट: 4 गुहाओं वाले 1 सांचे या 8 गुहाओं वाले 1 सांचे का सममित लेआउट अपनाना

लंबे जीवन वाला डिज़ाइन: मोल्ड कैविटी S136 स्टेनलेस स्टील (मजबूत संक्षारण प्रतिरोध) या H13 हॉट वर्क मोल्ड स्टील (अच्छा पहनने के प्रतिरोध) से बनी होती है, जिसका मोल्ड जीवन ≥ 500000 गुना होता है, जिससे बार-बार मोल्ड परिवर्तन की लागत कम हो जाती है।

II आईवियर फ़्रेम के लिए इंजेक्शन मोल्ड की उत्पादन प्रक्रिया

1. उत्पाद डिजाइन और मोल्ड विकास

(1) उत्पाद डिज़ाइन

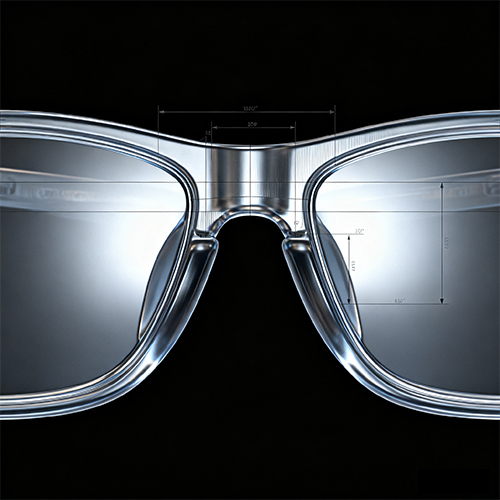

संरचनात्मक डिजाइन: सीएडी सॉफ्टवेयर का उपयोग करके चश्मे के फ्रेम का एक 3डी मॉडल बनाएं, जिसमें रिम ​​की मोटाई, मंदिर के क्रॉस-अनुभागीय आकार, नाक के समर्थन की ऊंचाई और नाक के पुल की विभिन्न ऊंचाइयों को अनुकूलित करने पर ध्यान केंद्रित किया जाए;

(2) साँचे का विकास

मोल्ड सामग्री: मोल्ड कैविटी S136 स्टेनलेस स्टील (पीसी और पारदर्शी एबीएस जैसी उच्च उपस्थिति आवश्यकताओं वाली सामग्री के लिए उपयुक्त) या H13 हॉट वर्क मोल्ड स्टील (TR90 जैसी कठिन सामग्री के लिए उपयुक्त, ≥ 500000 गुना की सेवा जीवन के साथ) से बना है; गाइड कॉलम और गाइड स्लीव SUJ2 बियरिंग स्टील (कठोरता HRC58-62) से बने हैं;

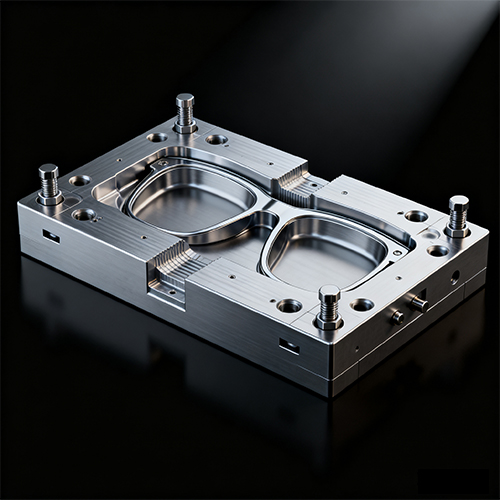

मोल्ड कैविटी प्रसंस्करण: प्रारंभिक आकार पांच अक्ष सीएनसी मिलिंग के माध्यम से प्राप्त किया जाता है, इसके बाद विद्युत डिस्चार्ज मशीनिंग के माध्यम से जटिल सतहों का शोधन किया जाता है, और अंत में डायमंड पॉलिशिंग पेस्ट का उपयोग करके दर्पण पॉलिशिंग की जाती है;

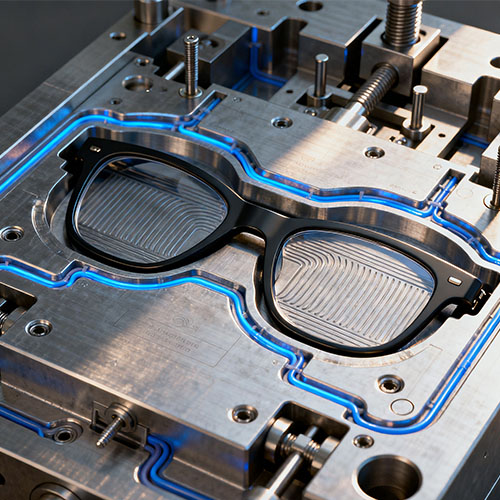

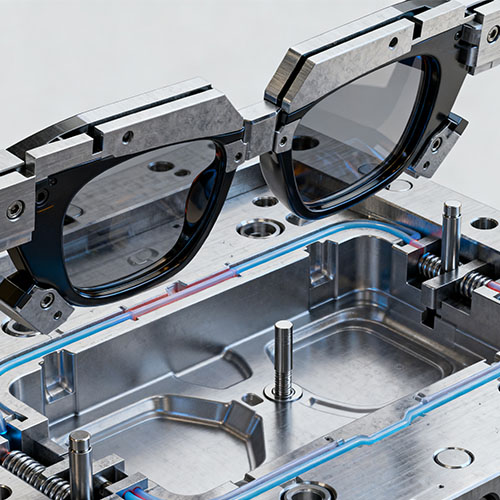

शीतलन प्रणाली डिजाइन: दर्पण रिंग क्षेत्र एक गोलाकार जलमार्ग को अपनाता है, और दर्पण पैर क्षेत्र प्रत्येक क्षेत्र में समान शीतलन सुनिश्चित करने के लिए एक रैखिक जलमार्ग को अपनाता है। शीतलन समय 15-25 सेकंड के भीतर नियंत्रित हो जाता है।

2. कच्चा माल तैयार करना और इंजेक्शन मोल्डिंग

(1) कच्चे माल का पूर्व उपचार

(2) इंजेक्शन मोल्डिंग

3. प्रसंस्करण के बाद और गुणवत्ता निरीक्षण

आईवियर फ़्रेम के लिए पी एंड एम इंजेक्शन मोल्ड (विनिर्देश)

आईवियर फ्रेम्स सुविधा और अनुप्रयोग के लिए पी एंड एम इंजेक्शन मोल्ड

चश्मे के फ्रेम की कार्यात्मक स्थिति और उपयोगकर्ता अंतर के अनुसार, इंजेक्शन मोल्ड के डिजाइन और सामग्री चयन में महत्वपूर्ण अनुकूलनशीलता है। मुख्य परिदृश्यों में शामिल हैं:

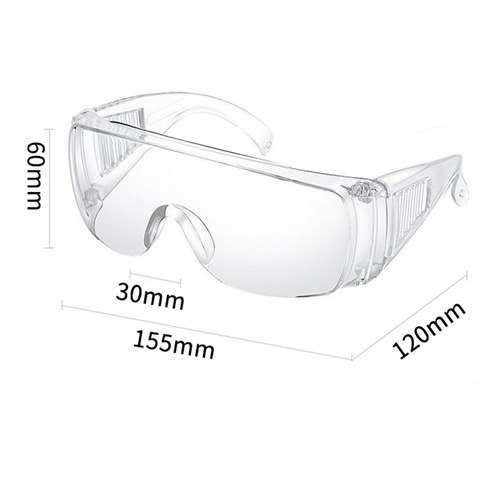

1. स्पोर्ट्स गॉगल मोल्ड्स

मुख्य आवश्यकताएँ: उच्च क्रूरता, प्रभाव प्रतिरोध, मजबूत मौसम प्रतिरोध, आउटडोर खेल (दौड़ना, स्कीइंग, साइकिल चलाना) परिदृश्यों के अनुकूल होना, और गंभीर टकराव और चरम वातावरण का सामना करने में सक्षम।

मोल्ड और सामग्री विशेषताएं:

मोल्ड कैविटी H13 हॉट वर्क मोल्ड स्टील (अच्छा पहनने के प्रतिरोध, सेवा जीवन ≥500,000 चक्र) का उपयोग करती है, लेंस रिम कैविटी को बड़े वक्रता (चेहरे की सुरक्षा सीमा के अनुकूल) के साथ डिज़ाइन किया गया है, और दीवार की मोटाई समान रूप से 1.5-2.0 मिमी (प्रभाव प्रतिरोध को बढ़ाती है) है;

TR90 सामग्री (प्रभाव शक्ति ≥60kJ/m², बिना टूटे 1.5 मीटर की गिरावट का सामना कर सकता है) के लिए अनुकूलित, मोल्ड शीतलन प्रणाली कुंडलाकार जल चैनलों (8 मिमी की दूरी) का उपयोग करती है, और TR90 मोल्डिंग के बाद कोई आंतरिक तनाव सुनिश्चित करने के लिए शीतलन समय 25 सेकंड है;

पहनने की स्थिरता में सुधार करने और खेल के दौरान फिसलन को रोकने के लिए मंदिर गुहा एंटी-स्लिप बनावट (उभार ऊंचाई 0.3 मिमी, रिक्ति 0.5 मिमी) को एकीकृत करता है।

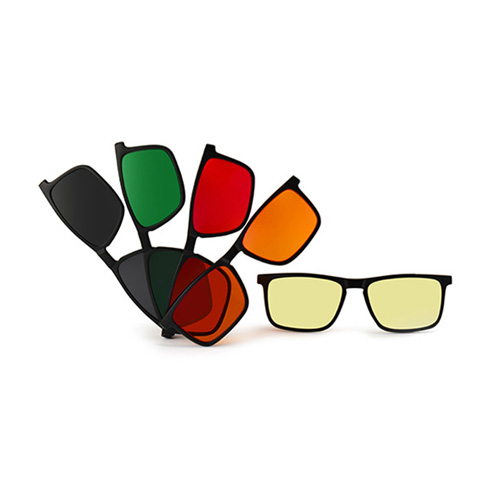

2. धूप का चश्मा साँचे

मुख्य आवश्यकताएँ: सुंदर उपस्थिति (उच्च चमक/मैट बनावट), यूवी संरक्षण, हल्के वजन, दैनिक यात्रा और फैशन मिलान परिदृश्यों के लिए उपयुक्त।

सांचों और सामग्रियों की विशेषताएं:

मोल्ड कैविटी S136 स्टेनलेस स्टील (मिरर पॉलिश रा ≤ 0.008 μ मीटर) से बना है, जो पीसी पारदर्शी सामग्री या एबीएस रंगीन सामग्री के साथ संगत है, यह सुनिश्चित करता है कि दर्पण फ्रेम की सतह पारदर्शी और दोषरहित है;

दोहरे रंग इंजेक्शन मोल्डिंग (जैसे कि काले दर्पण की अंगूठी और सोने के दर्पण पैर) का समर्थन करें, मोल्ड 180 ° घूर्णन तंत्र (स्थिति सटीकता ± 0.003 मिमी) से सुसज्जित है, और जोड़ पर कोई स्पष्ट अंतर नहीं है (अंतराल ≤ 0.01 मिमी);

दर्पण रिंग गुहा में आरक्षित ध्रुवीकरण लेंस स्थापना नाली (चौड़ाई 2.0 मिमी, गहराई 0.5 मिमी), चिकनी नाली दीवार (आरए ≤ 0.4 μ मीटर) के साथ, यह सुनिश्चित करते हुए कि लेंस बिना ढीलेपन के मजबूती से स्थापित है।

3. मायोपिया आईवियर फ्रेम मोल्ड्स

मुख्य आवश्यकताएँ: हल्के, उच्च आराम, सटीक आकार, लंबे समय तक पहनने के लिए उपयुक्त (8-12 घंटे / दिन), लेंस स्थापना और नाक पुल फिटिंग के साथ संगत।

सांचों और सामग्रियों की विशेषताएं:

मोल्ड गुहा 1 मोल्ड और 8 गुहाओं (240 टुकड़े/घंटा की दक्षता के साथ) का एक सममित लेआउट अपनाता है, और दर्पण रिंग की आंतरिक व्यास सहनशीलता ± 0.02 मिमी है (विभिन्न डिग्री के लेंस के साथ संगतता सुनिश्चित करने के लिए);

एबीएस सामग्री के लिए उपयुक्त (हल्के वजन, एकल फ्रेम वजन ≤ 15 ग्राम), नाक समर्थन गुहा की समायोज्य ऊंचाई (8-12 मिमी, विभिन्न नाक पुल ऊंचाई वाले लोगों के लिए उपयुक्त)
