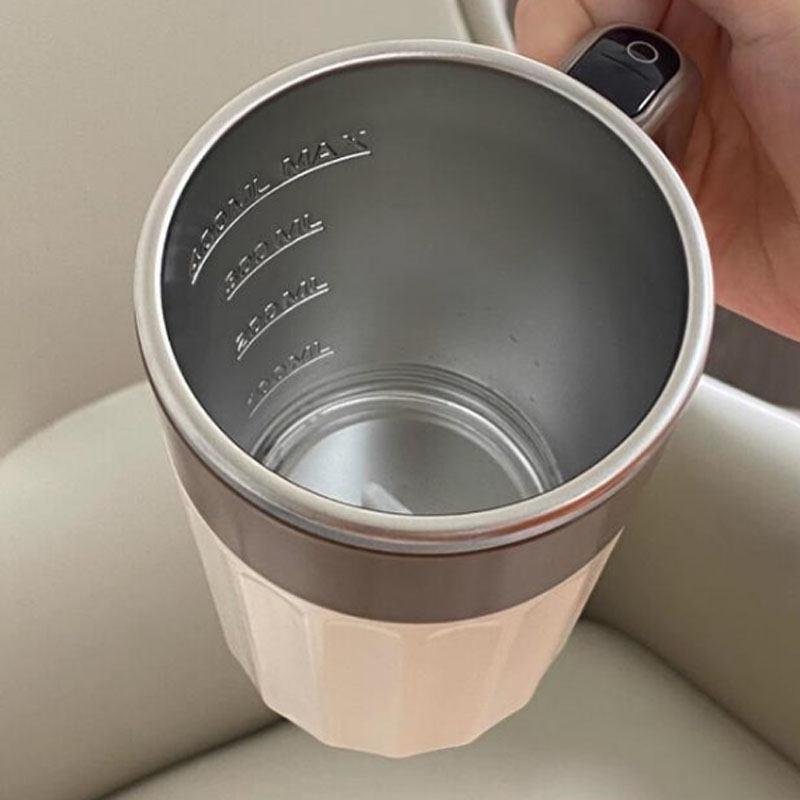

विद्युत थर्मस कप मोल्डिंग

इसके अलावा, हमारी कंपनी ने कच्चे माल और मुद्रण की गुणवत्ता की आपूर्ति सुनिश्चित करने के लिए प्लास्टिक कच्चे माल आपूर्तिकर्ताओं, मुद्रण निर्माताओं आदि के साथ सहकारी संबंध स्थापित किए हैं। हमारे समृद्ध अनुभव और सही आपूर्ति श्रृंखला के माध्यम से, हमारी कंपनी ग्राहकों को अपनी विशिष्ट आवश्यकताओं को पूरा करने के लिए उच्च गुणवत्ता वाले अनुकूलित इलेक्ट्रिक थर्मस कप उत्पादों के साथ प्रदान कर सकती है। उसी समय, हमारे पास 10 साल का पेशेवर विदेशी व्यापार सेवा अनुभव है, विदेशी व्यापार प्रक्रिया को समझते हैं, और हमारे ग्राहकों की बेहतर सेवा करते हैं। इलेक्ट्रिक थर्मस कप उत्पादों के लिए, हम संबंधित प्लास्टिक भागों को बना सकते हैं, जो मुख्य रूप से इंजेक्शन मोल्ड के माध्यम से किया जाता है।

1। उत्पाद की परिभाषा और मोल्ड डिजाइन चुनौतियां

कार्यात्मक एकीकरण आवश्यकताएँ

इंटेलिजेंट मॉड्यूल एम्बेडिंग: तापमान सेंसर के लिए असेंबली स्पेस () 0.5) सटीकता), वायरलेस चार्जिंग कॉइल (क्यूआई 2.0 मानक) और ओएलईडी स्क्रीन (मोटाई .80.8 मिमी) को आरक्षित किया जाना चाहिए, और मोल्ड गुहा सहिष्णुता को ± 0.02 मिमी के भीतर नियंत्रित किया जाना चाहिए।

डबल-लेयर वैक्यूम संरचना: दो-रंग इंजेक्शन मोल्डिंग प्रक्रिया का उपयोग करते हुए, आंतरिक परत खाद्य-ग्रेड पीपीएसयू (तापमान प्रतिरोध 180 ℃) है, बाहरी परत पीसी/एबीएस मिश्र धातु (प्रभाव शक्ति ≥80kj/mic) है, और बिदाई सतह को 0.05 मिमी की एक सीलिंग सतह सटीकता प्राप्त करनी चाहिए।

एर्गोनोमिक अनुकूलन

घुमावदार पकड़ क्षेत्र माइक्रो-टेक्सचर डिजाइन (गड्ढे की गहराई 10-30μm) को अपनाता है, मोल्ड की सतह को मिरर पॉलिश (ra−0.01μM) और नैनो-कोटिंग (घर्षण गुणांक ≤0.1) के साथ पूरक होना चाहिए।

2। मोल्ड की कोर विनिर्माण तकनीक

कंफर्मल कूलिंग सिस्टम: 3 डी प्रिंटेड टाइटेनियम मिश्र धातु वाटर चैनल (व्यास 1.2 मिमी, वक्रता त्रिज्या mm3 मिमी), कूलिंग दक्षता में 45%की वृद्धि हुई, चक्र 30%तक कम हो गया

इंटेलिजेंट इजेक्शन मैकेनिज्म: रैखिक मोटर ड्राइव (थ्रस्ट 1000 एन, रिपीटिबिलिटी, 1μM), टॉप क्रैकिंग या पतली-दीवार वाले क्षेत्र (0.6 मिमी) के विरूपण से बचें

माइक्रोप्रोरस एग्जॉस्ट डिज़ाइन: लेजर etched हनीकॉम एग्जॉस्ट ग्रूव (गहराई 8-12μm), फंसे हवा की मात्रा 90%से कम हो गई, वेल्ड लाइन दोषों को समाप्त करना

3। सामग्री और प्रक्रिया नवाचार

विशेष सामग्रियों का अनुप्रयोग

इनर लाइनर सामग्री: फूड-ग्रेड पीपीएसयू (एफडीए 21 सीएफआर 177.1655 के अनुरूप), मोल्ड को 220 ℃ (YXR33 टंगस्टन-मोलिब्डेनम मिश्र धातु स्टील का उपयोग करके तापमान प्रतिरोधी होना चाहिए);

शेल सामग्री: पीसी/एबीएस+30% कार्बन फाइबर सुदृढीकरण (थर्मल चालकता 0.8W/एम · के), वायरलेस चार्जिंग की गर्मी अपव्यय आवश्यकताओं के लिए अनुकूलित।

एंबेडेड इंजेक्शन मोल्डिंग प्रक्रिया

दूसरे इंजेक्शन मोल्डिंग से पहले, इलेक्ट्रॉनिक मॉड्यूल को एक मैनिपुलेटर (स्थिति सटीकता ± 0.01 मिमी) द्वारा सटीक रूप से प्रत्यारोपित किया जाता है, और मोल्ड को 64-पिन उच्च-घनत्व कनेक्टर स्लॉट से लैस करने की आवश्यकता होती है;

इन-मोल्ड लेबलिंग (IML) तकनीक का उपयोग एक खरोंच-प्रतिरोधी और पहनने के प्रतिरोधी एआर कोटिंग स्क्रीन रक्षक को एकीकृत करने के लिए किया जाता है।

4। बुद्धिमान उत्पादन प्रणाली

डिजिटल ट्विन सत्यापन

इंजेक्शन तनाव वितरण (त्रुटि%3%) की भविष्यवाणी करने और गेट की स्थिति का अनुकूलन करने के लिए एनवीडिया ओम्निवर पर आधारित एक मोल्ड-उत्पाद संयुक्त सिमुलेशन मॉडल का निर्माण करें (80%तक प्रवाह के निशान की संभावना को कम करें)।

ऑनलाइन गुणवत्ता की निगरानी

एम्बेडेड फाइबर ऑप्टिक सेंसर वास्तविक समय में पिघल दबाव (± 0.1MPA) और तापमान (± 0.3 ℃) की निगरानी करता है, और AI गतिशील रूप से होल्डिंग वक्र (दबाव में उतार -चढ़ाव ≤1%) को समायोजित करता है;

मशीन विजन (5μM रिज़ॉल्यूशन) का उपयोग सीलिंग सतह की अखंडता का पता लगाने के लिए किया जाता है, और दोषपूर्ण उत्पादों को स्वचालित रूप से क्रमबद्ध किया जाता है (सटीकता) 99.9%)

निम्नलिखित कंप्यूटर थर्मस कप इंजेक्शन मोल्ड की डिजाइन और निर्माण प्रक्रिया है:

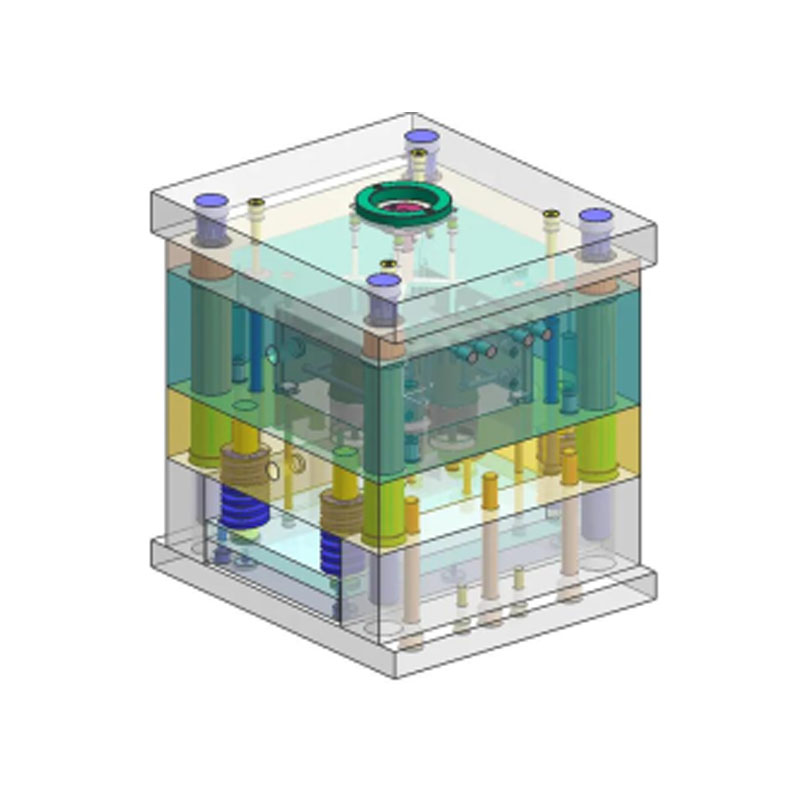

1। उत्पाद की मांग विश्लेषण और मोल्ड डिजाइन

संरचनात्मक विघटन और समारोह मिलान

थर्मस कप बॉडी और स्मार्ट मॉड्यूल (डिस्प्ले, सेंसर) की स्थापना स्थिति का विश्लेषण करें, और स्प्लिट इंजेक्शन मोल्डिंग या इन्सर्ट इंजेक्शन मोल्डिंग स्कीम का निर्धारण करें।

डबल-लेयर वैक्यूम संरचना को स्वतंत्र आंतरिक और बाहरी गुहाओं के डिजाइन की आवश्यकता होती है, और इंटरलेयर गैप सटीकता (आमतौर पर ≤0.1 मिमी) को सुनिश्चित करने के लिए दो-रंग इंजेक्शन मोल्डिंग प्रक्रिया या दो बार मोल्डिंग को अपनाता है।

मोल्ड बिदाई सतह डिजाइन

उपस्थिति को प्रभावित करने से बचने के लिए मुख्य बिदाई सतह कप के मुंह या नीचे सेट की जाती है; सीलिंग थ्रेड क्षेत्र .0.02 मिमी के मिलान सहिष्णुता के साथ एक सटीक सम्मिलित संरचना को अपनाता है।

इलेक्ट्रॉनिक घटकों के आरक्षित खांचे के लिए, एक पार्श्व कोर खींचने वाला तंत्र या एक चल इंसर्ट को डिमोल्डिंग हस्तक्षेप से बचने के लिए डिज़ाइन किया गया है।

धावक और शीतलन प्रणाली का अनुकूलन

हॉट रनर सिस्टम का उपयोग कचरे को कम करने के लिए किया जाता है (पीपी/पीसी जैसी सामग्रियों पर लागू), और तापमान का अंतर ± 3 of के भीतर नियंत्रित किया जाता है, जो कि कण कूलिंग वाटर चैनलों के साथ होता है।

सील की विफलता के कारण संकोचन और विरूपण को रोकने के लिए कप मुंह के थ्रेडेड क्षेत्र में एक स्थानीय शीतलन सर्किट जोड़ें।

2। मोल्ड सामग्री और प्रसंस्करण प्रौद्योगिकी

कोर घटकों की सामग्री चयन

कैविटी/कोर एचआरसी 52-56 (जैसे NAK80, S136) की कठोरता के साथ प्री-हार्ड मोल्ड स्टील का उपयोग करता है, पहनने के प्रतिरोध और जंग की रोकथाम आवश्यकताओं को ध्यान में रखते हुए।

इजेक्टर मैकेनिज्म टाइटेनियम-प्लेटेड है जो घर्षण को कम करने और प्लास्टिक के हिस्सों के साथ जाम करने के लिए है।

परिशुद्धता मशीनिंग चरण

गुहा को पाँच-अक्ष लिंकेज मशीनिंग सेंटर द्वारा ra−0.4μm की सतह खुरदरापन के साथ मिलाया जाता है; थ्रेडेड पार्ट को धीमी तार काटने (सटीकता mm 0.005 मिमी) द्वारा काटा जाता है।

वैक्यूम लेयर गैप ईडीएम इलेक्ट्रिक स्पार्क मशीनिंग द्वारा बनता है, और डिस्चार्ज गैप मुआवजे के लिए आरक्षित सामग्री संकोचन की आवश्यकता होती है (पीपी लगभग 1.5-2%है)।

3। परीक्षण मोल्ड सत्यापन और समस्या सुधार

पहला नमूना निरीक्षण आइटम

आयाम निरीक्षण: CUP व्यास सहिष्णुता (आमतौर पर H8 ग्रेड) और थ्रेड फिट क्लीयरेंस (.0.05 मिमी) को सत्यापित करने पर ध्यान केंद्रित करें।

सीलिंग टेस्ट: 80 of गर्म पानी को इंजेक्ट करने के बाद, वैक्यूमाइज़ करें और 24 घंटे के लिए दबाव को पकड़ें। पारित करने के लिए दबाव ड्रॉप ≤5kpa है।

सामान्य दोष प्रतिवाद

वेल्ड लाइन समस्या: गेट की स्थिति को गैर-उपस्थिति सतह पर समायोजित करें और पिघल तापमान को 10-15 ℃ तक बढ़ाएं।

वैक्यूम लेयर वेध: डिमोल्डिंग तनाव को कम करने के लिए इजेक्टर पिन लेआउट का अनुकूलन करें; होल्डिंग टाइम को 8-10 सेकंड तक बढ़ाएं।
